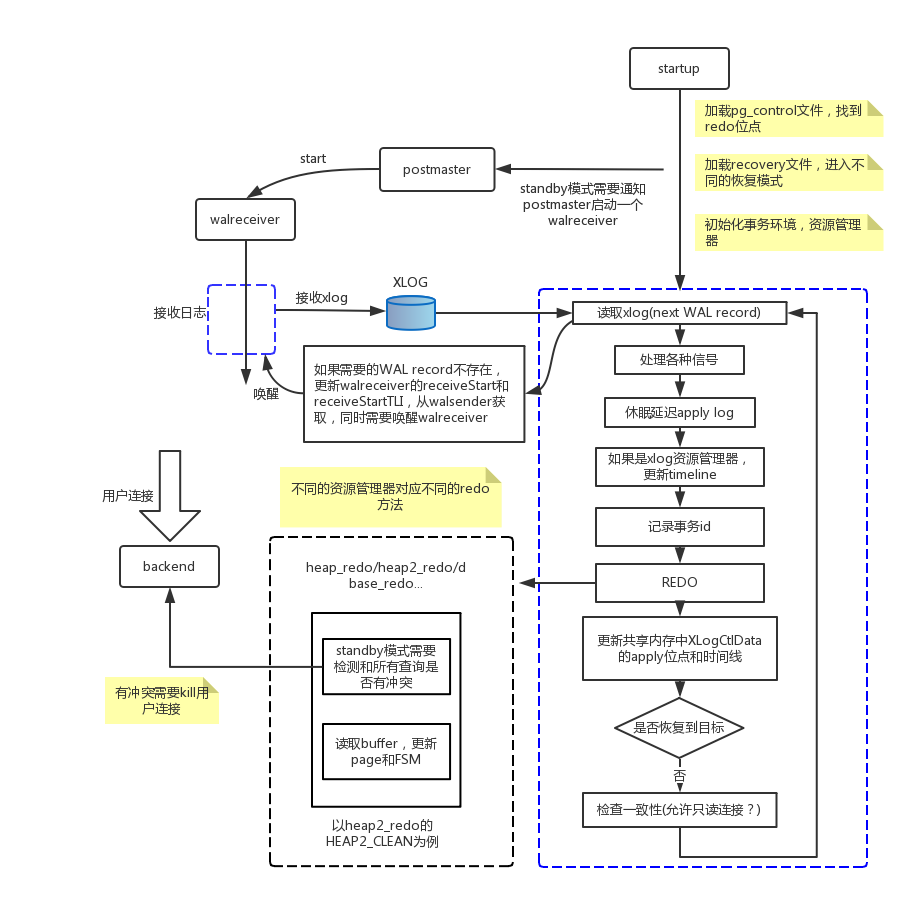

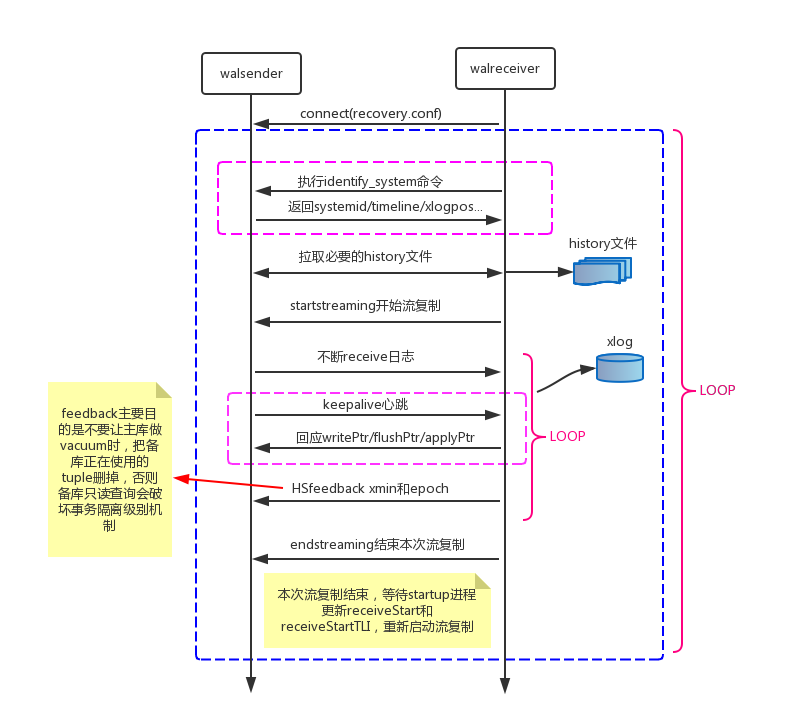

PostgreSQL在9.0之后引入了主备流复制机制,通过流复制,备库不断的从主库同步相应的数据,并在备库apply每个WAL record,这里的流复制每次传输单位是WAL日志的record。而PostgreSQL9.0之前提供的方法是主库写完一个WAL日志文件后,才把WAL日志文件传送到备库,这样的方式导致主备延迟特别大。同时PostgreSQL9.0之后提供了Hot Standby,备库在应用WAL record的同时也能够提供只读服务,大大提升了用户体验。 ## 主备总体结构 PG主备流复制的核心部分由walsender,walreceiver和startup三个进程组成。 walsender进程是用来发送WAL日志记录的,执行顺序如下: ~~~ PostgresMain()->exec_replication_command()->StartReplication()->WalSndLoop()->XLogSendPhysical() ~~~ walreceiver进程是用来接收WAL日志记录的,执行顺序如下: ~~~ sigusr1_handler()->StartWalReceiver()->AuxiliaryProcessMain()->WalReceiverMain()->walrcv_receive() ~~~ startup进程是用来apply日志的,执行顺序如下: ~~~ PostmasterMain()->StartupDataBase()->AuxiliaryProcessMain()->StartupProcessMain()->StartupXLOG() ~~~ 下图是PG主备总体框架图: ![](https://oss.showapi.com/doc/2096/125/d188d1ab-ff76-4b91-9cf0-b4259c6da9fd.jpg) 图1\. PG主备总体框架图 ## walsender和walreceiver进程流复制过程 walsender和walreceiver交互主要分为以下几个步骤: 1. walreceiver启动后通过recovery.conf文件中的primary_conninfo参数信息连向主库,主库通过连接参数replication=true启动walsender进程; 2. walreceiver执行identify_system命令,获取主库systemid/timeline/xlogpos等信息,执行TIMELINE_HISTORY命令拉取history文件; 3. 执行wal_startstreaming开始启动流复制,通过walrcv_receive获取WAL日志,期间也会回应主库发过来的心跳信息(接收位点、flush位点、apply位点),向主库发送feedback信息(最老的事务id),避免vacuum删掉备库正在使用的记录; 4. 执行walrcv_endstreaming结束流复制,等待startup进程更新receiveStart和receiveStartTLI,一旦更新,进入步骤2。 ![](https://oss.showapi.com/doc/2096/125/de430244-f834-45d0-8bff-ab5d568c3b31.jpg) 图2\. PG流复制过程 ## walreceiver和startup进程 startup进程进入standby模式和apply日志主要过程: 1. 读取pg_control文件,找到redo位点;读取recovery.conf,如果配置standby_mode=on则进入standby模式。 2. 如果是Hot Standby需要初始化clog、subtrans、事务环境等。初始化redo资源管理器,比如Heap、Heap2、Database、XLOG等。 3. 读取WAL record,如果record不存在需要调用XLogPageRead->WaitForWALToBecomeAvailable->RequestXLogStreaming唤醒walreceiver从walsender获取WAL record。 4. 对读取的WAL record进行redo,通过`record->xl_rmid`信息,调用相应的redo资源管理器进行redo操作。比如heap_redo的XLOG_HEAP_INSERT操作,就是通过record的信息在buffer page中增加一个record: ~~~ MemSet((char *) htup, 0, sizeof(HeapTupleHeaderData)); /* PG73FORMAT: get bitmap [+ padding] [+ oid] + data */ memcpy((char *) htup + offsetof(HeapTupleHeaderData, t_bits), (char *) xlrec + SizeOfHeapInsert + SizeOfHeapHeader, newlen); newlen += offsetof(HeapTupleHeaderData, t_bits); htup->t_infomask2 = xlhdr.t_infomask2; htup->t_infomask = xlhdr.t_infomask; htup->t_hoff = xlhdr.t_hoff; HeapTupleHeaderSetXmin(htup, record->xl_xid); HeapTupleHeaderSetCmin(htup, FirstCommandId); htup->t_ctid = xlrec->target.tid; offnum = PageAddItem(page, (Item) htup, newlen, offnum, true, true); if (offnum == InvalidOffsetNumber) elog(PANIC, "heap_insert_redo: failed to add tuple"); freespace = PageGetHeapFreeSpace(page); /* needed to update FSM below */ PageSetLSN(page, lsn); if (xlrec->flags & XLOG_HEAP_ALL_VISIBLE_CLEARED) PageClearAllVisible(page); MarkBufferDirty(buffer); ~~~ 还有部分redo操作(vacuum产生的record)需要检查在Hot Standby模式下的查询冲突,比如某些tuples需要remove,而存在正在执行的query可能读到这些tuples,这样就会破坏事务隔离级别。通过函数ResolveRecoveryConflictWithSnapshot检测冲突,如果发生冲突,那么就把这个query所在的进程kill掉。 5. 检查一致性,如果一致了,Hot Standby模式可以接受用户只读查询;更新共享内存中XLogCtlData的apply位点和时间线;如果恢复到时间点,时间线或者事务id需要检查是否恢复到当前目标; 6. 回到步骤3,读取next WAL record。 ![](https://oss.showapi.com/doc/2096/125/7a06099e-a9d6-451e-b12e-fc84d8b17de1.jpg) 图3\. PG standby模式和apply日志过程
