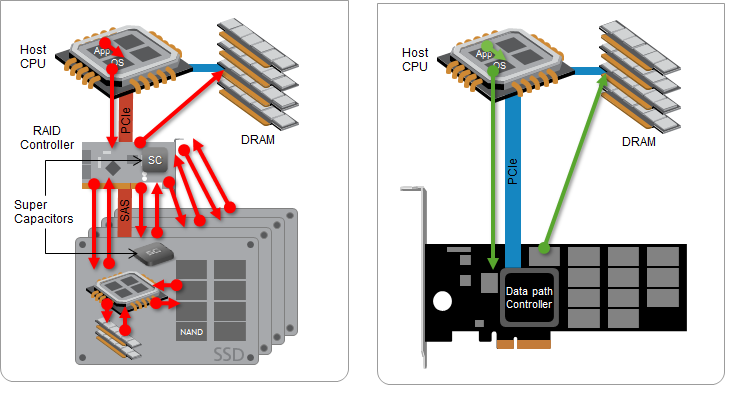

**背景** 随着存储设备越来越快,InnoDB许多原有的设计不再适合新的高速硬件,因此MariaDB 10.1 Alpha版本针对FusionIO PCI-E SSD做出了专门的优化,充分利用了Fio的硬件特性。 MDEV-6246这个需求改造了MariaDB,以利用fio的Atomic writes和文件系统压缩特性。 ~~~ revno: 3988 [merge] committer: Jan Lindström <jplindst@mariadb.org> branch nick: 10.1 timestamp: Thu 2014-05-22 14:24:00 +0300 message: MDEV-6246: Merge 10.0.10-FusionIO to 10.1. ~~~ 为何Fio会更快呢,因为传统的存储设备读取,是左图的方式,要经过RAID控制器,来回的路径就长了。而Fio才有右图的方式,设备通过PCI槽直接与CPU交互,大大缩短了路径。 ![fusionio.png](https://oss.showapi.com/doc/2096/281/991c4ee3-6a6a-4aac-baa0-7af50872e483.png) **Atomic writes** InnoDB一直存在一个叫做Double Write Buffer的东西,目的就是为了防止页面写到一半系统崩溃,导致页面损坏,因为InnoDB的Page是16K,而一般的机械硬盘扇区是512字节,SSD大都是4K的块大小,都不能保证16K的写入是完整的。 而Fio的NVMFS文件系统则提供了原子写的保证,只要对文件句柄增加DFS_IOCTL_ATOMIC_WRITE_SET的ioctl标记位,就可以启用这个文件的原子写支持。 ~~~ ioctl(file, DFS_IOCTL_ATOMIC_WRITE_SET, &atomic_option) ~~~ MariaDB新增了一个参数来启用这个特性,一旦开启,所有文件会用DFS_IOCTL_ATOMIC_WRITE_SET标记打开。 ~~~ innodb_use_atomic_writes = 1 ~~~ 这样一来Double Write Buffer就没有存在的价值了,因为不会出现部分写,每个write下去都可以保证所写内容全部完成,这可以相当程度上提升InnoDB的性能。 **Page compression** InnoDB标准的页面大小是16K,InnoDB也提供1K、2K、4K、8K的压缩页面大小,通过KEY_BLOCK_SIZE来设置压缩大小,使用zlib标准库来进行压缩。 但是Page是频繁被更新的,如果每次修改都重新压缩页面,代价很高,InnoDB就采用了modification log来暂存部分修改信息,而避免了频繁解压缩,待modification log存满时,再重新对整个Page做一次重构压缩。 但是Compressed Page载入InnoDB Buffer Pool时,InnoDB只能处理未压缩的页面,因此还要在内存中存一份解压页面,回写到磁盘时再次压缩。 总而言之,InnoDB的Compressed Page有这些缺点: ~~~ 内存开销 空间: 压缩和解压缩页面都要存在InnoDB Buffer Pool 访问: 修改需要同时写入到压缩页面和未压缩页面 CPU开销 软件压缩库zlib (从磁盘读取时需要解压缩放入内存, 页面分裂时需要重新压缩) Split & Recompress & Rebalance when mlog overflows 空间收益 固定的页面压缩大小 – 给压缩的效果设置了一个固定的边界 Modification log和Page预留空间弱化了压缩带来的空间缩减 糟糕的实现 代码过于复杂而导致压缩和未压缩的表性能差距非常明显 ~~~ MariaDB与FusionIO合作利用NVMFS文件系统的特性,修改InnoDB的Page结构来支持文件系统级的压缩。 Page compression要求InnoDB做了如下配置: ~~~ innodb_file_per_table = 1 innodb_file_format = Barracuda. ~~~ 它的实现方法是,只在Page即将写入到文件系统时,才进行压缩,因此最终只有压缩后的容量被写入到磁盘,如果压缩失败,那么就把没有压缩的容量写入磁盘。另外还会对Page内的512字节的倍数的未使用空间清理掉,不占用实际存储: ~~~ fallocate(file, FALLOC_FL_PUNCH_HOLE | FALLOC_FL_KEEP_SIZE, off, trim_len); ~~~ 当页面被读取时,会在放入Buffer Pool之前进行解压缩,将原始页面载入内存。因此需要在文件头中加入一个新的Page type:FIL_PAGE_PAGE_COMPRESSED ![page.jpeg](https://oss.showapi.com/doc/2096/281/784fd717-94a3-48a4-85f9-2af65f2f0ba4.jpeg) 综合起来可以这样定义一张表: ~~~ CREATE TABLE t3 (a int KEY, b int) DATA DIRECTORY=’/dev/fioa’ PAGE_COMPRESSED=1 PAGE_COMPRESSION_LEVEL=4 ATOMIC_WRITES=’ON’; ~~~ 意思是将t3表存到/dev/fioa盘,开启Page compression,采用4级压缩,开启原子写。 经过测试,可以看出,LZ4的压缩比例最好,而且,对性能影响非常小。 ![storage.png](https://oss.showapi.com/doc/2096/281/549f3c51-a4db-4d79-890b-267a696b03b9.png) ![tpcc.png](https://oss.showapi.com/doc/2096/281/773e2912-58cf-450a-a33e-7e7a8ab35aa4.png)
