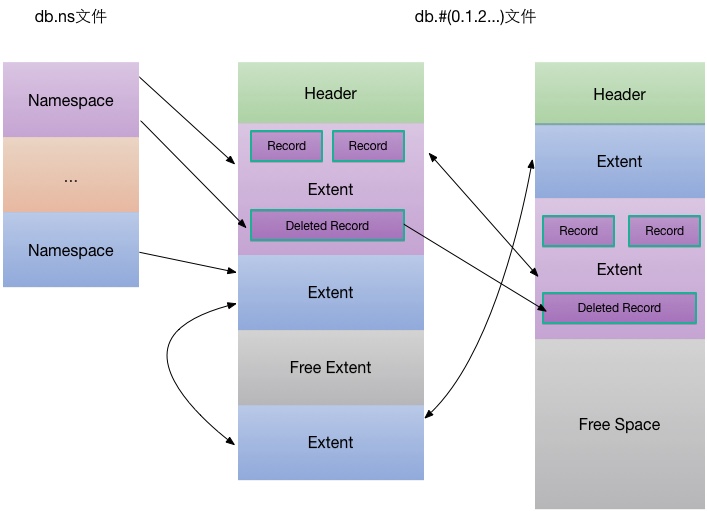

MongoDB 的 mongod 服务管理一个数据目录,可包含多个DB,每个DB的数据单独组织,本文主要介绍 MMAPv1 存储引擎的数据组织方式。 ## Database 每个 Database(DB) 由一个.ns文件及若干个数据文件组成 ~~~ $ll mydb.* -rw------- 1 ydzhang staff 67108864 7 4 14:05 mydb.0 -rw------- 1 ydzhang staff 16777216 7 4 14:05 mydb.ns ~~~ 数据文件从0开始编号,依次为mydb.0、mydb.1、mydb.2等,文件大小从64MB起,依次倍增,最大为2GB。 ## Namespace 每个 DB 包含多个 namespace(对应 mongodb 的 collection 名),mydb.ns实际上是一个hash表(采用线性探测方式解决冲突),用于快速定位某个 namespace 的起始位置。 hash表里的一个节点包含的元数据结构如下,每个节点大小为 628Bytes,16M 的 NS 文件最多可存储26715个 namespace。 ~~~ struct Node { int hash; Namespace key; NamespaceDetails value; }; ~~~ * key 为 namespace 的名字,为固定长度128字节的字符数组; * hash 为 namespce 的 hash 值,用于快速查找; * value 包含一个 namespace 所有的元数据。 namespace元数据结构如下: ~~~ class NamespaceDetails { DiskLoc firstExtent; // 第一个extent位置 DiskLoc lastExtent; // 最后一个extent位置 DiskLoc deletedListSmall[SmallBuckets]; // 不同大小的删除记录列表 ... }; ~~~ 其中 DiskLoc 代表某个数据文件的具体偏移位置,数据文件使用 mmap 映射到内存空间进行管理,内存的管理(哪些数据何时换入/换出)完全交给OS管理。 ~~~ class DiskLoc { int _a; // 数据文件编号,如mydb.0编号为0 int ofs; // 文件内部偏移 }; ~~~ ## 数据文件 每个数据文件被划分成多个extent,每个 extent 只包含一个 namespace 的数据,同一个 namespace 的所有 extent 之间以双向链表形式组织。 namesapce 的元数据里包含指向第一个及最后一个 extent 的位置指针,通过这些信息,就可以遍历一个 namespace 下的所有 extent 数据。 每个数据文件包含一个固定长度头部DataFileHeader: ~~~ class DataFileHeader { DataFileVersion version; int fileLength; DiskLoc unused; int unusedLength; DiskLoc freeListStart; DiskLoc freeListEnd; char reserve[]; }; ~~~ Header 中包含数据文件版本、文件大小、未使用空间位置及长度、空闲 extent 链表起始及结束位置。extent被回收时,就会放到数据文件对应的空闲 extent 链表里。 unusedLength 为数据文件未被使用过的空间长度,unused 则指向未使用空间的起始位置。 ## Extent 每个 extent 包含多个 record(对应 mongodb 的 document),同一个 extent 下的所有 record 以双向链表形式组织。 ~~~ struct Extent { unsigned magic; // 用于检查extent数据有效性 DiskLoc myLoc; // extent自身位置 /* 前一个/后一个 extent位置指针 */ DiskLoc xnext; DiskLoc xprev; int length; // extent总长度 DiskLoc firstRecord; // extent内第一个record位置指针 DiskLoc lastRecord; // extent内最后一个record位置指针 char _extentData[4]; // extent数据 }; ~~~ ## Record 每个Record对应mongodb里的一个文档,每个Record包含固定长度16bytes的描述信息。 ~~~ class Record { int _lengthWithHeaders; // Record长度 int _extentOfs; // Record所在的extent位置指针 int _nextOfs; // 前一个Record位置信息 int _prevOfs; // 后一个Record位置信息 char _data[4]; // Record数据 }; ~~~ Record被删除后,会以 DeleteRecord 的形式存储,其前两个字段与 Record 是一致的。 ~~~ class DeletedRecord { int _lengthWithHeaders; // record长度 int _extentOfs; // record所在的extent位置指针 DiskLoc _nextDeleted; // 下一个已删除记录的位置 }; ~~~ 一个 namespace 下的所有的已删除记录(可以回收并复用的存储空间)以单向链表的形式,为了最大化存储空间利用率,不同size(32B、64B、128B…)的记录被挂在不同的链表上,NamespaceDetail 里的 deletedListSmall/deletedListLarge 包含指向这些不同大小链表头部的指针。 ![](https://oss.showapi.com/doc/2096/68/e61a3240-229f-4ac3-8779-2e5df1827c5b.jpg) MongoDB storage format ### 写入Record 1. 检查对应的namespace 对应的删除记录链表里是否有合适的 DeletedRecord 可以利用,如果有,则直接复用删除空间写入记录; 2. 检查数据文件的 freeList 里是否有合适大小的空闲 extent 可以利用,如果有则直接利用空闲的extent,将记录写入; 3. 第1、2步都不成功,则写创建新的 extent 写入记录;创建新extent时,如果当前的数据文件没有足够的空闲空间,则创建新的数据文件。 ### 删除Record 删除的记录会以 DeleteRecord 的形式插入到对应集合的删除链表里,删除的空间在下一次写入新的记录时可能会被利用上;但也有可能一直用不上而浪费。比如某个128Bytes大小的记录被删除后,接下来写入的记录一直大于128B,则这个128B的 DeletedRecord 不能有效的被利用。 当删除很多时,可能产生很多不能重复利用的“存储碎片”,从而导致存储空间大量浪费;可通过对集合进行 [compact](http://docs.mongodb.org/manual/reference/command/compact/)来整理存储碎片。 ### 更新Record 更新Record时,分2种情况 1. 更新的Record比原来小,可以直接复用现有的空间(原地更新);多余的空间如果足够多,会将剩余空间插入到DeletedRecord链表; 2. 更新的Record比原来大,更新相当于删除 + 新写入,原来的空间会插入到DeletedRecord链表里。 更新跟删除类似,也有可能产生很多存储碎片;如果业务场景里更新很多,可通过合理设置 [Record Padding](http://docs.mongodb.org/v2.4/core/record-padding/),尽量让每次更新都直接复用现有存储空间。 ### 查询Record 没有索引的情况下,查询某个Record需要遍历整个集合,读取出符合条件的Record;如果经常需要根据每个纬度查询Record,则需要给集合建立索引以提高查询效率。
