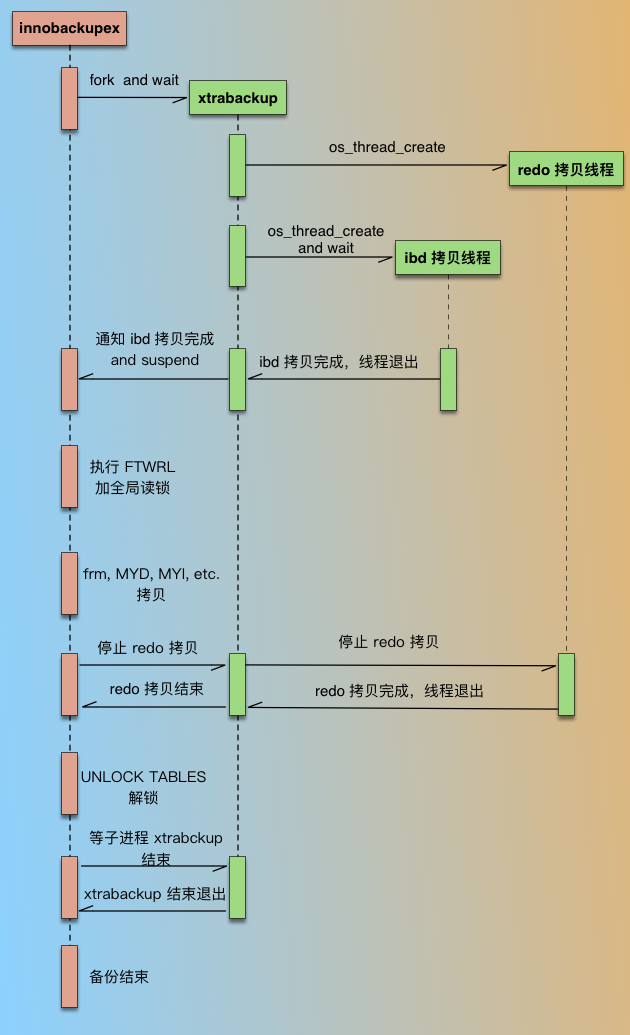

## 前言 [Percona XtraBackup](https://www.percona.com/software/mysql-database/percona-xtrabackup "Percona XtraBackup 官网")(简称PXB)是 Percona 公司开发的一个用于 MySQL 数据库物理热备的备份工具,支持 MySQl(Oracle)、Percona Server 和 MariaDB,并且全部开源,真可谓是业界良心。我们 RDS MySQL 的物理备份就是基于这个工具做的。 项目的 blueprint 和 bug 讨论放在 [Launchpad](https://launchpad.net/percona-xtrabackup "Launchpad 地址"),代码之前也放在 Launchpad,现在已经迁移到 [Github](https://github.com/percona/percona-xtrabackup "Github 地址") 啦,项目更新发布非常快,感兴趣的可以关注 :-) 本文会介绍下备份工具的工作原理,希望对大家有所帮助。 ## 工具集 软件包安装完后一共有4个可执行文件,如下: ~~~ usr ├── bin │ ├── innobackupex │ ├── xbcrypt │ ├── xbstream │ └── xtrabackup ~~~ 其中最主要的是 `innobackupex` 和 `xtrabackup`,前者是一个 perl 脚本,后者是 C/C++ 编译的二进制。 `xtrabackup` 是用来备份 InnoDB 表的,不能备份非 InnoDB 表,和 mysqld server 没有交互;`innobackupex` 脚本用来备份非 InnoDB 表,同时会调用 `xtrabackup` 命令来备份 InnoDB 表,还会和 mysqld server 发送命令进行交互,如加读锁(FTWRL)、获取位点(SHOW SLAVE STATUS)等。简单来说,`innobackupex` 在 `xtrabackup` 之上做了一层封装。 一般情况下,我们是希望能备份 MyISAM 表的,虽然我们可能自己不用 MyISAM 表,但是 mysql 库下的系统表是 MyISAM 的,因此备份基本都通过 `innobackupex` 命令进行;另外一个原因是我们可能需要保存位点信息。 另外2个工具相对小众些,`xbcrypt` 是加解密用的;`xbstream` 类似于tar,是 Percona 自己实现的一种支持并发写的流文件格式。两都在备份和解压时都会用到(如果备份用了加密和并发)。 本文的介绍的主角是 `innobackupex` 和 `xtrabackup`。 ## 原理 ### 通信方式 2个工具之间的交互和协调是通过控制文件的创建和删除来实现的,主要文件有: * xtrabackup_suspended_1 * xtrabackup_suspended_2 * xtrabackup_log_copied 举个栗子,我们来看备份时 xtrabackup_suspended_2 是怎么来协调2个工具进程的 1. `innobackupex` 在启动 `xtrabackup` 进程后,会一直等 `xtrabackup` 备份完 InnoDB 文件,方式就是等待 xtrabackup_suspended_2 这个文件被创建出来; 2. `xtrabackup` 在备完 InnoDB 数据后,就在指定目录下创建出这个文件,然后等这个文件被 `innobackupex` 删除; 3. `innobackupex` 检测到文件 xtrabackup_suspended_2 被创建出来后,就继续往下走; 4. `innobackupex` 在备份完非 InnoDB 表后,删除 xtrabackup_suspended_2 这个文件,这样就通知 `xtrabackup` 可以继续了,然后等 xtrabackup_log_copied 被创建; 5. `xtrabackup` 检测到 xtrabackup_suspended_2 文件删除后,就可以继续往下了。 是不是感觉有点不可思议,通过文件是否存在来控制进程,这种方式非常的不靠谱,因为非常容易被外部干扰,比如文件被别人误删掉,或者2个正在跑的备份控制文件误放在同一个目录下,就等着备份乱掉吧,但是 Percona 就是这么干的。 之所以这么搞,估计主要是因为 perl 和 C 二进制2个进程,没有既好用又方便的通信方式,搞个协议啥的太麻烦了。但是官方也觉得这种方式不靠谱,11年就搞了个 [blueprint](https://blueprints.launchpad.net/percona-xtrabackup/+spec/rewrite-innobackupex-in-c "Rewrite innobackupex in C") 要用C重写 `innobackupex`,终于在[2.3 版本](https://www.percona.com/blog/2015/05/20/percona-xtrabackup-2-3-1-beta1-is-now-available/ "Percona XtraBackup 2.3.1-beta1 is now available")实现了,`innobackupex` 功能全部集成到 `xtrabackup` 里面,只有一个 binary,另外为了使用上的兼容考虑,`innobackupex` 作为 `xtrabackup` 的一个软链。对于二次开发来说,2.3 摆脱了之前2个进程协作的负担,架构上明显要好于之前版本。考虑到 perl + C 这种架构的长期存在,大多数读者朋友也基本用的2.3之前版本,本文的介绍也是基于老的架构(2.2版本),但是原理和2.3是一样的,只是实现上的差别。 ### 备份过程 整个备份过程如下图: ![](https://oss.showapi.com/doc/2096/73/63fa1043-ade3-42d7-8690-6e9496c22e31.png) PXB 备份过程 1. `innobackupex` 在启动后,会先 fork 一个进程,启动 `xtrabackup`进程,然后就等待 `xtrabackup` 备份完 ibd 数据文件; 2. `xtrabackup` 在备份 InnoDB 相关数据时,是有2种线程的,1种是 redo 拷贝线程,负责拷贝 redo 文件,1种是 ibd 拷贝线程,负责拷贝 ibd 文件;redo 拷贝线程只有一个,在 ibd 拷贝线程之前启动,在 ibd 线程结束后结束。`xtrabackup` 进程开始执行后,先启动 redo 拷贝线程,从最新的 checkpoint 点开始顺序拷贝 redo 日志;然后再启动 ibd 数据拷贝线程,在 `xtrabackup` 拷贝 ibd 过程中,`innobackupex` 进程一直处于等待状态(等待文件被创建)。 3. `xtrabackup` 拷贝完成idb后,通知 `innobackupex`(通过创建文件),同时自己进入等待(redo 线程仍然继续拷贝); 4. `innobackupex` 收到 `xtrabackup` 通知后,执行`FLUSH TABLES WITH READ LOCK` (FTWRL),取得一致性位点,然后开始备份非 InnoDB 文件(包括 frm、MYD、MYI、CSV、opt、par等)。拷贝非 InnoDB 文件过程中,因为数据库处于全局只读状态,如果在业务的主库备份的话,要特别小心,非 InnoDB 表(主要是MyISAM)比较多的话整库只读时间就会比较长,这个影响一定要评估到。 5. 当 `innobackupex` 拷贝完所有非 InnoDB 表文件后,通知 `xtrabackup`(通过删文件) ,同时自己进入等待(等待另一个文件被创建); 6. `xtrabackup` 收到 `innobackupex` 备份完非 InnoDB 通知后,就停止 redo 拷贝线程,然后通知 `innobackupex` redo log 拷贝完成(通过创建文件); 7. `innobackupex` 收到 redo 备份完成通知后,就开始解锁,执行 `UNLOCK TABLES`; 8. 最后 `innobackupex` 和 `xtrabackup` 进程各自完成收尾工作,如资源的释放、写备份元数据信息等,`innobackupex` 等待 `xtrabackup` 子进程结束后退出。 在上面描述的文件拷贝,都是备份进程直接通过操作系统读取数据文件的,只在执行 SQL 命令时和数据库有交互,基本不影响数据库的运行,在备份非 InnoDB 时会有一段时间只读(如果没有MyISAM表的话,只读时间在几秒左右),在备份 InnoDB 数据文件时,对数据库完全没有影响,是真正的热备。 InnoDB 和非 InnoDB 文件的备份都是通过拷贝文件来做的,但是实现的方式不同,前者是以page为粒度做的(`xtrabackup`),后者是 cp 或者 tar 命令(`innobackupex`),`xtrabackup` 在读取每个page时会校验 checksum 值,保证数据块是一致的,而 `innobackupex` 在 cp MyISAM 文件时已经做了flush(FTWRL),磁盘上的文件也是完整的,所以最终备份集里的数据文件都是写入完整的。 #### 增量备份 PXB 是支持增量备份的,但是只能对 InnoDB 做增量,InnoDB 每个 page 有个 LSN 号,LSN 是全局递增的,page 被更改时会记录当前的 LSN 号,page中的 LSN 越大,说明当前page越新(最近被更新)。每次备份会记录当前备份到的LSN(xtrabackup_checkpoints 文件中),增量备份就是只拷贝LSN大于上次备份的page,比上次备份小的跳过,每个 ibd 文件最终备份出来的是增量 delta 文件。 MyISAM 是没有增量的机制的,每次增量备份都是全部拷贝的。 增量备份过程和全量备份一样,只是在 ibd 文件拷贝上有不同。 ### 恢复过程 如果看恢复备份集的日志,会发现和 mysqld 启动时非常相似,其实备份集的恢复就是类似 mysqld crash后,做一次 crash recover。 恢复的目的是把备份集中的数据恢复到一个一致性位点,所谓一致就是指原数据库某一时间点各引擎数据的状态,比如 MyISAM 中的数据对应的是 15:00 时间点的,InnoDB 中的数据对应的是 15:20 的,这种状态的数据就是不一致的。PXB 备份集对应的一致点,就是备份时FTWRL的时间点,恢复出来的数据,就对应原数据库FTWRL时的状态。 因为备份时 FTWRL 后,数据库是处于只读的,非 InnoDB 数据是在持有全局读锁情况下拷贝的,所以非 InnoDB 数据本身就对应 FTWRL 时间点;InnoDB 的 ibd 文件拷贝是在 FTWRL 前做的,拷贝出来的不同 ibd 文件最后更新时间点是不一样的,这种状态的 ibd 文件是不能直接用的,但是 redo log 是从备份开始一直持续拷贝的,最后的 redo 日志点是在持有 FTWRL 后取得的,所以最终通过 redo 应用后的 ibd 数据时间点也是和 FTWRL 一致的。 所以恢复过程只涉及 InnoDB 文件的恢复,非 InnoDB 数据是不动的。备份恢复完成后,就可以把数据文件拷贝到对应的目录,然后通过mysqld来启动了。
